Name: Проект будинку U62
SKU: Z62
Price: 18400.00 UAH
Availability: InStock

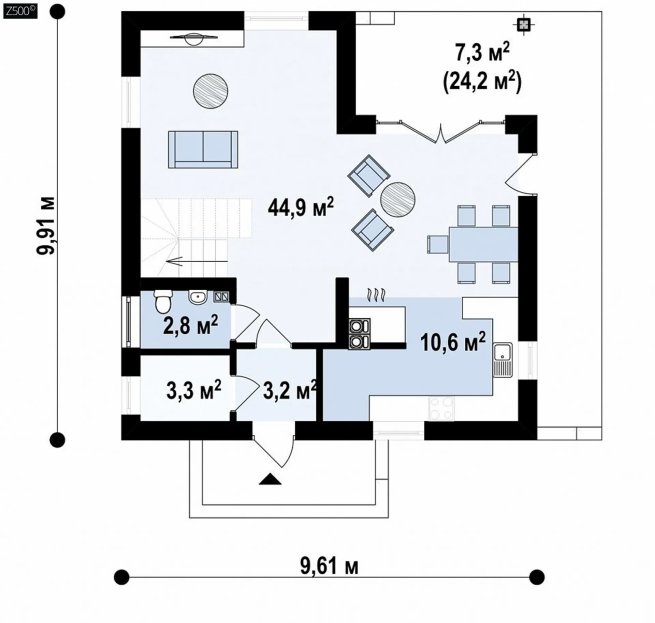

Перший поверх
- Передпокій 3.15 m²
- Вітальня 44.85 m²
- Кухня 10.55 m²
- Сан. вузол 2.75 m²
- Госп. приміщення 3.25 m²
- Тераса 7.25 m²
Змінити планування

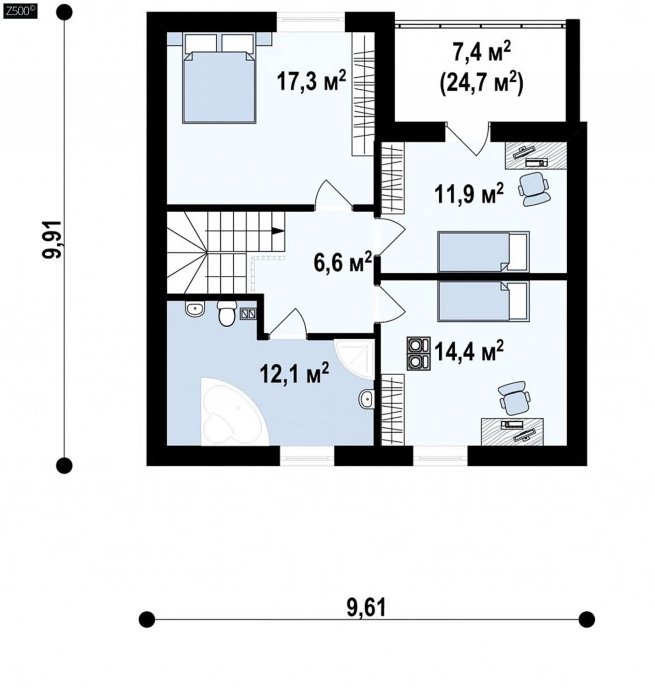

Другий поверх
- Хол 6.55 m²
- Ванна кімната 12.05 m²
- Спальня 11.85 m²
- Спальня 17.25 m²
- Спальня 14.35 m²
- Тераса на другому поверсі 7.35 m²
Змінити планування

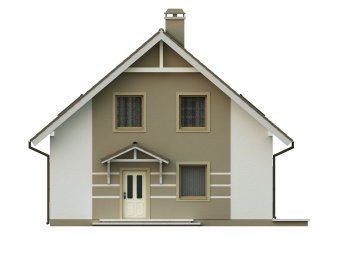

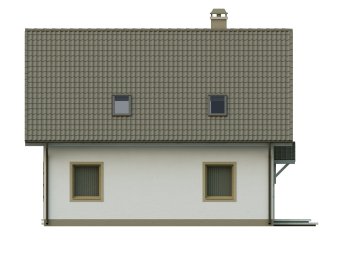

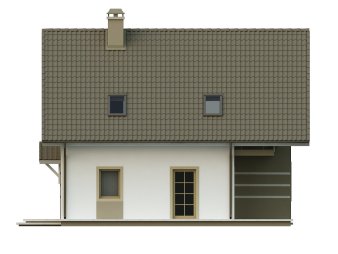

Фасади об'єкту

Не знаєте рекомендовані розміри ділянки?

Рекомендовані розміри ділянки:

15.61 М

19.91 М

Лінійні розміри приміщень PDF Завантажити

Площа та габарити

Категорія

Компактні будинки від 100 до 150 м²

Поверховість

З мансардним поверхом

Кількість спалень

Кількість санвузлів

Підвал/Цоколь

Без підвалу/цоколю

Гараж

Без гаража

Дах

Двосхилий

Призначення

Для однієї родини

Архітектурний стиль

Сучасний

Виробник

Z500

Мансарда

Мансардні

Матеріал стін

газобетон

Площа забудови

120.5

Опис

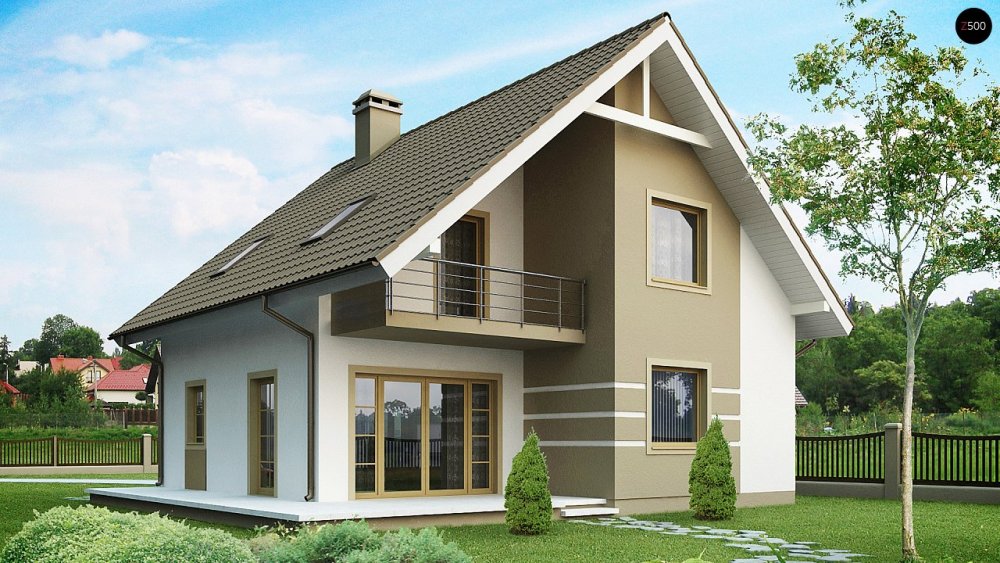

Дом с мансардой простой формы с дешевой в строительстве двускатной крышей и балконом.

Архітектурний розділ

Загальні дані архітектурних рішень;
Плани житлових поверхів;
План покрівлі;
Фасади будівлі;
Розрізи будівлі;
Експлікація приміщень поверхів;
Відомість перемичок;
Відомість зовнішнього оздоблення фасадів будинку;
Відомість заповнення віконних та дверних отворів;
Експлікація підлог;
Вузли - влаштування перемички, коньковий гребінь, примикання до димової труби, підшивки покрівлі, армування тераси, спирання перегородки на плиту підлоги 1-го поверху.

Конструктивний розділ

Загальні дані конструктивних рішень;
Схеми розташування монолітних фундаментів;
Схеми розташування збірних фундаментів;
Креслення виконання монолітних елементів збірних фундаментів;
Схеми розташування колон;
Креслення виконання монолітних колон;
Схеми розташування монолітних поясів;
Схеми розташування закладних деталей;
Схеми розташування елементів перекриття;
Схеми розташування елементів даху;
Специфікації до схеми розташування монолітних фундаментів;
Специфікації до схеми розташування збірних фундаментів;
Специфікації до виконання монолітних елементів збірних фундаментів;
Специфікації до схеми розташування колон;
Специфікації до креслень монолітних колон;
Специфікації до армування монолітного поясу;
Специфікації до закладних деталей;
Специфікації елементів перекриття;
Специфікації до схеми розташування елементів даху;
Відомість деталей монолітних фундаментів;
Відомість деталей армопоясів;
Відомість деталей закладних деталей;
Відомість деталей монолітних елементів збірних фундаментів;
Відомість деталей монолітних колон;
Вузли - переріз монолітних фундаментів;
Вузли - влаштування фундаменту;
Вузли - перерізи монолітних армопоясів;
Вузли - переріз монолітних колон;
Вузли - закладних деталей;
Вузли - стикування балок перекриття;
Вузли - Розріз 1-1 даху. Вузли даху;
Вузли - Розріз 2-2 даху.

Інженерний розділ

Інженерний розділ можна придбати за додаткову оплату. Його вартість становить 30% від вартості архітектурно-будівельної частини, зазначеної на сторінці проєкту.

Систему розводок водопостачання і каналізації.
Систему розводок опалення;
Систему вентиляції;
Обв'язку котла;
Схеми розводок електропостачання;
Схеми силових мереж;
ВРП (вві́дно-розподі́льний при́стрій);
Систему заземлення.

ПАКЕТ "ЗМІНИ У ПРОЄКТІ"

Компанія Z500 пропонує розширити можливості типових проєктів та адаптувати їх до своїх умов.

Ціна:

від

2 300

₴

Докладніше

ПАКЕТ "АДАПТАЦІЯ ФУНДАМЕНТУ"

Адаптація фундаменту проводиться на підставі результатів інженерно-геологічних досліджень. Типовий проєкт розрахований на середні показники, але часто геологічні особливості земельної ділянки можуть вплинути на конструктив фундаменту.

Ціна:

від

5 000

₴

до 250 m²

Докладніше

ПАКЕТ "ДОДАТКОВА КОПІЯ ПРОЄКТУ"

Швидке та легке будівництво будинку. Наявність проєкту у кількох професіоналів одразу. Полегшення роботи конструктора, що адаптує проєкт.
Швидка заміна пошкоджених або втрачених документів.

Ціна:

1 500

₴

Докладніше

ПАКЕТ "ТЕПЛА ПІДЛОГА"

Ви вже обрали проєкт удома? Ви розпочали детальний план його реалізації? Якщо так, тоді ви вже думали про відповідну систему опалення!

Ціна:

135

₴

за м²

Докладніше

ПАКЕТ "БЛИСКАВИЙ ЗАХИСТ"

Щоб захистити Ваш будинок від удару блискавки, потрібен певний комплекс заходів. Він включає встановлення пристроїв захисту від прямих ударів блискавки та вторинних її впливів - різких змін електричної напруги.

Ціна:

від

3 500

₴

до 250 m²

Докладніше

ПАКЕТ "ДИЗАЙН ІНТЕР'ЄРУ"

У будинку ми проводимо більшу частину життя – це правило справедливе для переважної більшості людей. Дизайн інтер'єру – це особливе мистецтво зробити більшу частину життя кращим, наповнити його комфортом та затишком.

Ціна:

від

за м²

Докладніше

ПАКЕТ "ІНТЕРНЕТ І ТБ"

Підключення високошвидкісного Інтернету та кабельного телебачення.

Ціна:

від

3 500

₴

до 250 m²

Докладніше

ПАКЕТ "ТЕНДЕРНА ПРОПОЗИЦІЯ"

Цей пакет стане чудовою підмогою для контролю та перевірки дій підрядників на всіх етапах будівельних робіт: від улаштування фундаменту до зведення покрівлі та оздоблення приміщень.

Ціна:

від

5 500

₴

до 250 m²

Докладніше

ПАКЕТ "ВСЕ ДЛЯ УЗГОДЖЕННЯ"

Будівництво будинку варто розпочинати лише після отримання всіх необхідних дозволів. Інакше це загрожує штрафами.

Ціна:

від

7 800

₴

Докладніше

ПАКЕТ "ІНДИВІДУАЛЬНЕ ПРОЕКТУВАННЯ"

З якою надією на краще майбутнє ми вибираємо власний будинок! Як ретельно ми досліджуємо наші потреби та бажання, адже такий вибір робимо один раз у житті.

Ціна:

від

340

₴

за м²

Докладніше

ПАКЕТ "АДАПТАЦІЯ ПРОЕКТУ ДО СЕЙСМОЗОНИ"

Послуга «Адаптація проекту до сейсмозони» дозволить адаптувати практично будь-який наш проект навіть для найнебезпечніших ділянок, дозволених для житлової забудови.

Ціна:

від

15 000

₴

до 150 m²

Докладніше

ПАКЕТ "КОМФОРТНИЙ БУДИНОК"

Доповнення комфортний будинок зробить ваш будинок влітку прохолоднішим, взимку теплішим, ви зможете легко керувати його мікрокліматом. У будь-яку погоду та пору року ви почуватиметеся комфортно та затишно!

Ціна:

від

19 500

₴

ПАКЕТ "ГЕОЛОГІЯ"

Інженерно-геологічні дослідження проводяться з метою визначення особливостей земельної ділянки та несучої здатності ґрунту. Саме дані геології є основою міцного фундаменту.

Ціна:

від

10 000

₴

Докладніше

ПАКЕТ "ГЕОДЕЗІЯ"

Геодезичне дослідження вирішує питання площі ділянки і її точні геодезичні розміри, географічні координати та особливості рельєфу. Визначення перепадів висот на ділянці, що впливають на майбутній проєкт будівель і інженерних споруд.

Ціна:

від

4 500

₴

Докладніше

ПАКЕТ "ЛАНДШАФТНИЙ ДИЗАЙН"

Погодьтеся, гарний будинок на голій ділянці виглядає незакінчено та незатишно. Так само незатишно почуваються й господарі.

Ціна:

від

4 000

₴

за сотку

Докладніше

ПАКЕТ "ІНЖЕНЕРНИЙ РОЗДІЛ"

Інженерний розділ містить у собі проекти всіх інженерних споруд та комунікацій: система водопостачання та каналізації, електромережа, вентиляційна система, система опалення. При необхідності в цьому розділі розміщують креслення протипожежної та охоронної сигналізації.

Ціна:

від вартості проєкту

Докладніше

ПАКЕТ "ВІДОМІСТЬ МАТЕРІАЛІВ"

Відомість матеріалів — це повний перелік всього, що потрібно для будівництва будинку. У цьому документі зазначено абсолютно все до останнього цвяха! Завдяки повній деталізації, точному розрахунку всіх будівельних матеріалів, ви зможете поставити на буд майданчик все необхідне без надлишкових витрат або недобору.

Ціна:

від

3 900

₴

Докладніше

ПАКЕТ "ДИЗАЙН ЕКСТЕР'ЄРУ"

Впевненість у зовнішньому вигляді - це впевненість в собі та відмінний настрій :-) Для будинку це так само важливо як і для людини, і ризикувати зовнішнім виглядом будинку може дорого коштувати. Ми зробимо для вашого будинку "одяг" самий гідний, за допомогою послуги "Дизайн екстер'єру": розробимо дизайн екстер'єру і візуалізуємо його в 3D.

Ціна:

від

16 200

₴

Докладніше

ПАКЕТ "АНТИЛІД"

На плоскій покрівлі продовж всієї зими може зібратися великий обсяг снігу, частково криги, які для конструкції будинку небезпеку не являють (наші проєкти враховують максимально можливі снігові навантаження). Але для покрівельного покриття утворення криги небажане.

Ціна:

від

3 500

₴

до 250 m²

Докладніше

Коробка будинку

від

2 031 637₴

НУЛЬОВИЙ ЦИКЛ (ФУНДАМЕНТ):
*• Фундамент на палях: • Зрізання родючого шару ґрунту; • Ручна зачистка стрічки (під ростверк) і трамбування основи ростверку вібротрамбовкою; • Виготовлення свайного поля згідно з проєктом (адаптація фундаменту від конструктора); • Оголення арматури верхівок паль та влаштування залізобетонного ростверку (армопоясу) по палях; • Гідроізоляція фундаменту бітумною мастикою; • Утеплення фундаменту екструдованим пінополістиролом 50 мм; • Монтаж закладних під комунікації, влаштування чорнової каналізації ø 110 мм; • Внутрішнє та зовнішнє зворотне засипання ґрунту з пошаровим ущільненням місцевим ґрунтом; • Виготовлення армованої залізобетонної підлоги по ґрунту.	• Фундамент стрічковий з блоків ФБС: • Розмітка осей фундаменту геодезистами; • Зрізання родючого шару ґрунту; • Розробка ґрунту під стрічковий фундамент; • Ручна зачистка стрічки та трамбування основи стрічки вібротрамбовками; • Виготовлення ґрунтової "подушки" (у випадках передбачених конструктивним рішенням проєкту); • Виготовлення монолітної залізобетонної "подушки" фундаменту; • Монтаж блоків ФБС згідно з проєктом; • Заповнення порожнин між блоками цегляною кладкою з повнотілої цегли або бетоном; • Зовнішня гідроізоляція фундаменту бітумною мастикою; • Утеплення фундаменту екструдованим пінополістиролом 50 мм; • Монтаж закладних під комунікації, влаштування чорнової каналізації ø 110 мм; • Внутрішнє та зовнішнє зворотне засипання ґрунту з пошаровим ущільненням місцевим ґрунтом (або завозиться ґрунт з необхідними характеристиками); • Виготовлення армованої залізобетонної підлоги по ґрунту.	• Фундамент стрічковий з блоків незнімної опалубки: • Розмітка осей фундаменту геодезистами; • Зрізання родючого шару ґрунту; • Розробка ґрунту під стрічковий фундамент; • Ручна зачистка стрічки та трамбування основи стрічки вібротрамбовками; • Виготовлення ґрунтової "подушки" (у випадках передбачених конструктивним рішенням проєкту); • Виготовлення монолітної залізобетонної "подушки" фундаменту; • Монтаж блоків незнімної опалубки згідно з проєктом; • Армування блоків незнімної опалубки заповнення стін фундаменту бетоном Б15; • Зовнішня гідроізоляція фундаменту бітумною мастикою; • Утеплення фундаменту екструдованим пінополістиролом 50 мм; • Монтаж закладних під комунікації, влаштування чорнової каналізації ø 110 мм; • Внутрішнє та зовнішнє зворотне засипання ґрунту з пошаровим ущільненням місцевим ґрунтом (або завозиться ґрунт з необхідними характеристиками); • Виготовлення армованої залізобетонної підлоги по ґрунту.

Можливо будівництво альтернативних видів фундаменту, наприклад УШП, плитний і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.
*Оптимальна вартість.

СТІНИ:
*• Горизонтальна гідроізоляція між фундаментом і кладкою стін; • Кладка несучих стін з газобетону D500 товщина 375-400 мм для першого поверху та 300 мм для другого; • Армування кладки першого ряду, а також кожні 4 ряди; • Армування віконних та дверних прорізів; • Кладка блоків вентканалів Schiedel.	• Горизонтальна гідроізоляція між фундаментом і кладкою стін; • Кладка несучих стін з керамічного блоку товщина 250 мм для обох поверхів, з армуванням кожні 4 ряди; • Кладка блоків вентканалів Schiedel або цегли керамічнї 2НФ.

Можливо будівництво альтернативних видів стін, наприклад газобетон D500 товщина 375 (400 мм), цегла керамічна товщина 250, 380, 510 мм і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.

ПЕРЕКРИТТЯ:
*• Виготовлення монолітного залізобетонного армопояса; • Влаштування горизонтальної гідроізоляції. • Облаштування перекриття по дерев'яним, антисептованим балкам згідно з дизайн проєктом.	• Влаштування монолітного залізобетонного перекриття або виготовлення залізобетонного армопояса; • Влаштування плитного перекриття (з виготовленням монолітних ділянок) згідно з дизайн проєктом.

Можливо будівництво альтернативних видів перекриття, наприклад незнімна опалубка TERIVA і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.

СХОДИ НА ДРУГИЙ ПОВЕРХ:
• Виготовлення монолітних залізобетонних сходів, висота сходинки 15-18 см.

Можливо будівництво альтернативних видів сходів, наприклад ______________і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.

ПОКРІВЛЯ:
*• Виготовлення антисептичної дерев'яної крокв'яної системи. • Монтаж супердифузійної мембрани; • Влаштування обрешітки; • Накриття покрівлі металочерепицею (U.S. Stel Košice Словаччина); • Утеплення вентканалів базальтовою ватою 50 мм; • Обшивка вентканалів профлистом під колір покрівлі.	• Виготовлення антисептичної дерев'яної крокв'яної системи; • Монтаж супердифузійної мембрани; • Влаштування обрешітки; • Монтаж суцільного настилу з OSB 3 товщини 10-12 мм згідно з дизайн проєктом; • Облаштування підкладкового килиму; • Монтаж бітумної черепиці (KATEPAL, AQUAIZOL, IKO) та аераторів.

Можливо будівництво альтернативних видів покрівлі, наприклад керамічна плитка, композитна черепиця і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.

МАНСАРДНІ ВІКНА:
• Монтаж мансардних вікон згідно з дизайн проєктом (FAKRO, VELUX,ROTO).

Можливо будівництво альтернативних видів мансардних вікон, наприклад _________ і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.
*Оптимальна вартість.

Під оздоблення

від

2 680 531₴

Усі складові комплектації“Коробка будинку”

ВІКНА ТА ВХІДНА ГРУПА:
*• Заповнення зовнішніх віконних та дверних прорізів; • Білі ПВХ віконні блоки (профіль WDS 76 MD або аналог); • Монтаж зовнішніх металевих відливів; • Встановлення броньованих металевих вхідних дверей.	• Заповнення зовнішніх віконних та дверних прорізів; • Білі ПВХ віконні блоки (профіль WDS 76 MD або аналог); • Монтаж зовнішніх металевих відливів; • Встановлення вхідних дверей з алюмінієвого профілю.

Можливо будівництво альтернативних видів вікон та дверей, наприклад дерево, алюміній, дерев'яний масив і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.

ФАСАД:
*• Утеплення фасаду пінопластом товщиною 50 або 100 мм, група горючості не менше Г3 для стін з керамічного блоку.	• Утеплення фасаду базальтовою ватою щільністю не менше 135 кг на м³ для стін з газобетону ; • Нанесення декоративної штукатурки ТМ Baumit або аналоги; • Утеплення цоколю екструдованим пінополістиролом 50 або 100 мм.

Можливо будівництво альтернативних видів фасаду, наприклад облицювальна цегла, вентильований фасад і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.

ПОКРІВЛЯ:
*• Підшивка піддашшя (звисів), софіт пластиковий, профільована дошка; • Монтаж водостічної системи (Bryza, PROFiL); • Монтаж накривок (ковпаків) вентканалів.	• Підшивка піддашшя (звисів), софіт металевий, профільована дошка; • Монтаж водостічної системи (U.S. Stel Košice Словаччина); • Монтаж накривок (ковпаків) вентканалів.

Можливо будівництво альтернативних видів покрівлі, наприклад дерев'яна вагонка і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.
*Оптимальна вартість.

Під чистове оздоблення

від

3 237 442₴

Усі складові комплектації“Під оздоблення”

СТІНИ:
*• Кладка міжкімнатних простінків з газобетону D400 товщина 100 мм.	• Кладка міжкімнатних простінків з керамічного блоку М125 товщина 120 мм.

Можливо будівництво альтернативних видів простінків, наприклад гіпсокартон і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.

САНТЕХНІКА:
*• Прокладка холодної, гарячої води, а також каналізації по будинку в санвузлах та кухні; • Монтаж систем водяного опалення; • Підведення опалення до місць установки батарей.	• Прокладка холодної, гарячої води, а також каналізації по будинку в санвузлах та кухні; • Монтаж систем водяного опалення трас теплої підлоги; • Підведення опалення до місць установки батарей.

Можливо будівництво альтернативних видів опалення, наприклад теплі стіни і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.

ЕЛЕКТРИКА:	СТЯЖКА І ШТУКАТУРКА (ТИНЬКУВАННЯ):
• Розводка мідного кабелю ШВВП або алюмінієвого ВВГ НГД 3х2,5 під розетки, 3х1,5 під освітлення, 3х4 для електрокотла та електроплити; • Розводка кабелю для інтернету та сигналізації.	• Утеплення бетонної підлоги по ґрунту (першого поверху) екструдованим пінополістиролом 80 мм; • Заливка напівсухої машинної стяжки та гіпсової машинної штукатурки по маяках (першого та другого поверхів).

Можливо будівництво альтернативних видів електрики, наприклад прокладка зовнішніх декоративних кабелів і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.	Можливо будівництво альтернативних видів тинькування одночасно декоративним шаром і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.

ПЕРЕКРИТТЯ (ТІЛЬКИ ДЛЯ ВАРІАНТУ ПО ДЕРЕВ'ЯНИМ БАЛКАМ)
• Монтаж паробар'єру влаштування звукоізоляційного шару з базальтової вати 200мм; • Монтаж супердифузійної мембрани; • Монтаж суцільного настилу з антисептованої дошки або OSB 3 товщини 18 мм плити.

Можливо будівництво альтернативних видів перекриття, наприклад __________ і.т.п, згідно з побажаннями клієнта та за підтвердженням конструктора.
*Оптимальна вартість.

Під ключ

від

4 071 355₴

Усі складові комплектації“Під чистове оздоблення”

САНТЕХНІКА:	ЕЛЕКТРИКА:
• Монтаж сантехнічних приборів; • Обігрівальних приладів та системи опалення, включно з обладнанням котельні.	• Монтаж чистової електрики (розетки, вимикачі, освітлення), сушарки, комплектація електрощитової.

ФІНІШНЕ ОЗДОБЛЕННЯ ПІДЛОГИ:	ФІНІШНЕ ОЗДОБЛЕННЯ СТІН:
• Плитка; • Ламінат; • Кварц вініл, згідно з дизайн проєктом.	• Фарбування; • Декоративна штукатурка; • Шпалери, згідно з дизайн проєктом.

ФІНІШНЕ ОЗДОБЛЕННЯ СТЕЛІ:	ДВЕРІ І ВІКНА:
• Встановлення натяжної стелі; • Монтаж листів гіпсокартону по каркасу з металевого профілю; • Підготовка та фарбування стелі.	• Монтаж міжкімнатних дверей; • Монтаж підвіконня (ТМ SAUBERG або аналоги); • Облицювання сходів: плиткою, деревом, вінілом, гранітом згідно з дизайн проєктом.

Спеціалісти компанії Дніпробуд виконують оздоблення з будь-яких матеріалів відповідно до ваших вподобань.
