- Общие ведомости по проекту
- Схема генерального плана
- Поэтажные планировки
- План крыши
- Фасады здания (4 проекции)
- Разрезы здания
- Спецификация окон и дверных проемов
- Экспликация полов
- Вентиляционные стояки

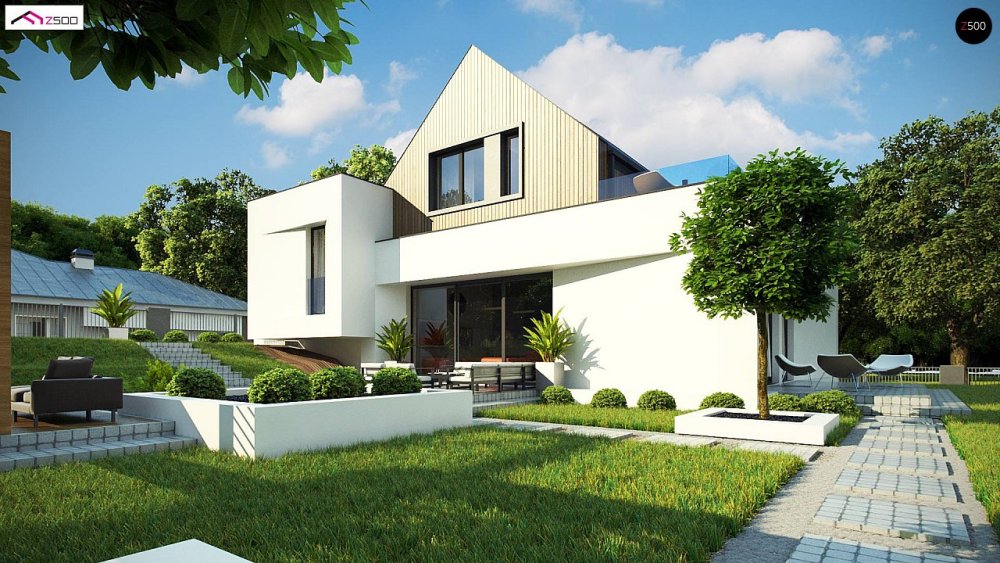

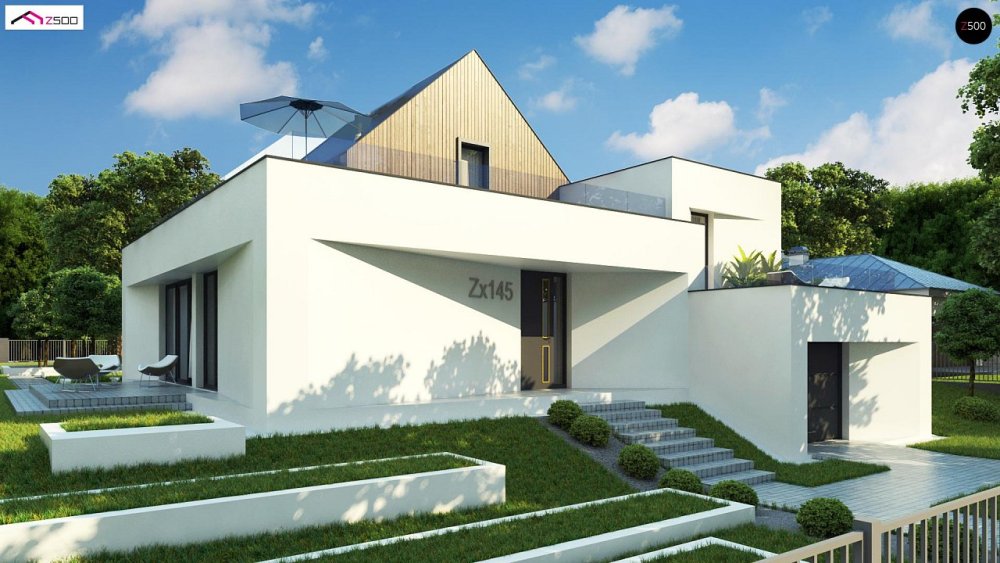

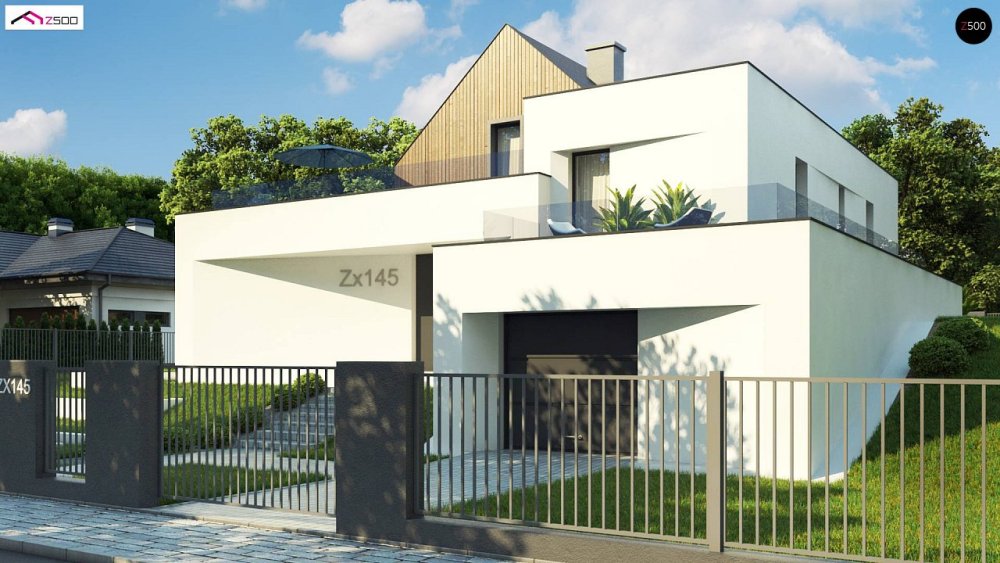

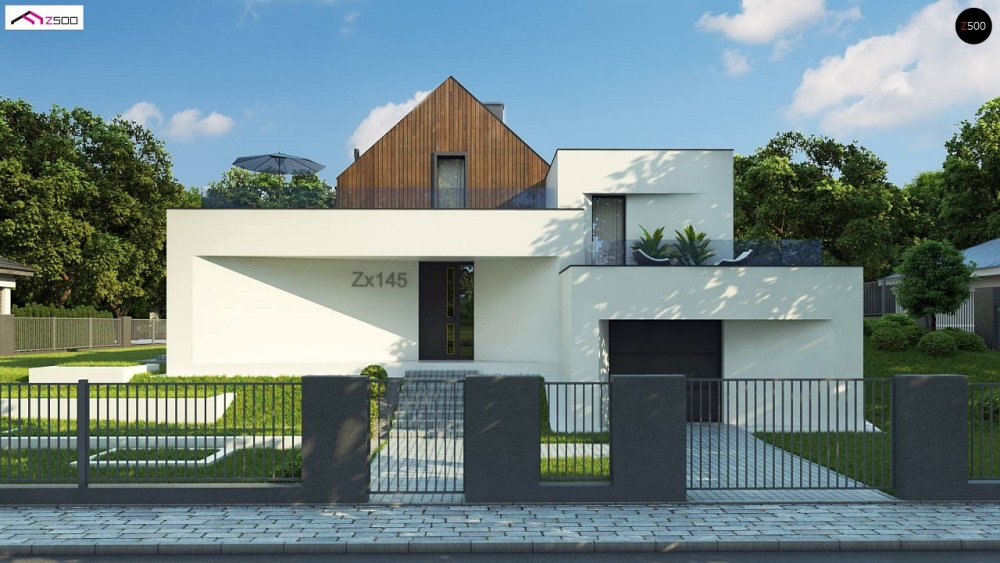

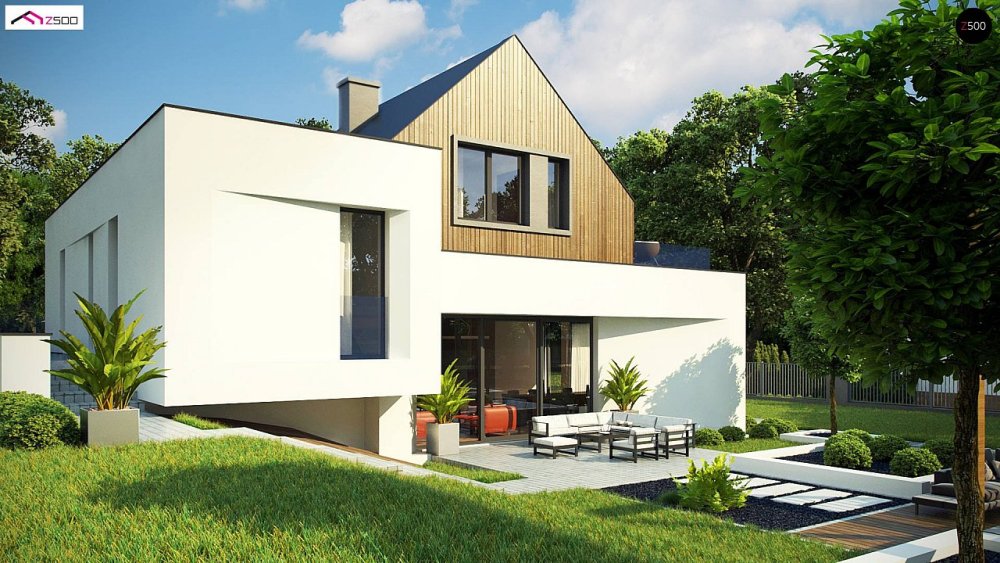

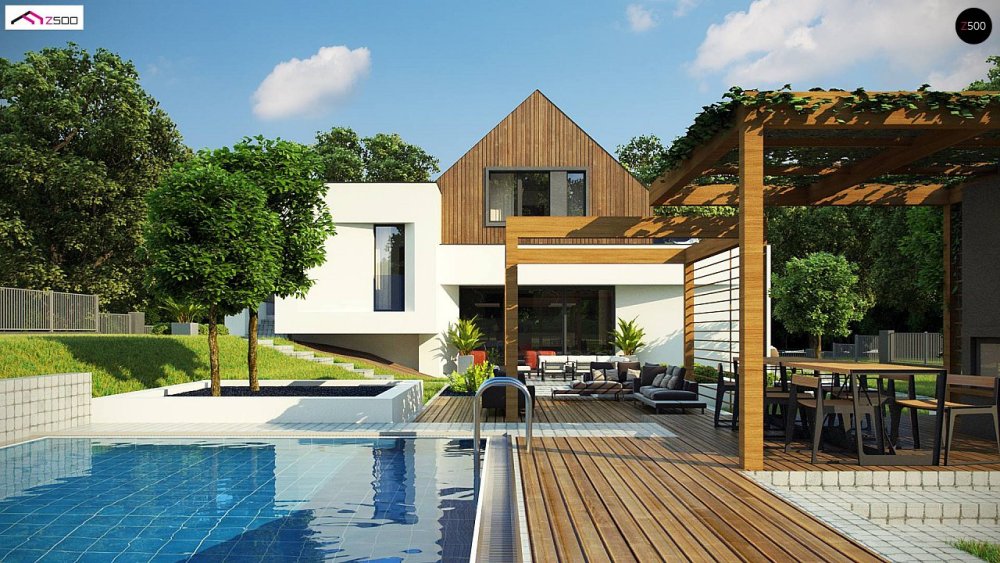

- Визуализация проекта
Проект дома Zx145
Проект современного коттеджа с цоколем и мансардой
Стоимость проекта
19 000грн
Вы можете получить данный проект бесплатно, при заказе строительства данного дома в нашей компании
Заказ линейных размеров
Архитектурное сопровождение
Квалифицированные специалисты
Прозрачное ценообразование
Гарантия на наше строительство 10 лет
Информация о проекте
Категория
Этаж
Количество спалень
Ванные и санузлы
3
Длина фасада
15.62
Ширина фасада
15.06
Рекомендуемая мин.длина участка
21.62
Рекомендуемая мин.ширина участка
18.06
Площадь застройки
175.42
Материал стен
Керамический блок, газобетон
Назначение
Цена строительства
1984400
Общая площадь
180.44
Остались вопросы по проекту?
Закажите обратный звонок и с вами свяжется наш менеджер, который ответит на все ваши вопросы касательно этого проекта.
Ваш номер телефона
Цена строительства
Доступные варианты постройки дома Zx145
Коробка дома
от 1984400 грн
Подробнее
ФУНДАМЕНТ:
• Разметка осей фундамента геодезистами.
• Разработка грунта под ленточный фундамент.
• Ручная зачистка ленты и трамбовка основания ленты вибротрамбовками.
• Изготовление грунтовой подушки (в случаях предусмотренных конструктивным решением проекта)
• Изготовление монолитной железобетонной подушки фундамента.
• Монтаж блоков ФБС согласно проекту. Заполнение расстояний между блоками кирпичной кладкой из полнотелого кирпича или бетона.
• Обратная отсыпка внутри и снаружи здания.
• Гидроизоляция фундамента.
• Утепление фундамента экструдированным пенополистиролом 50мм.
• Изготовление полов по грунту.
• Монтаж закладных под коммуникации.
СТЕНЫ:
• Отсечная горизонтальная гидроизоляция между фундаментом и кладкой стен.
• Кладка несущих стен, простенков, вентканалов с армированием из газобетона либо керамического блока.
• Устройство армопояса.
• Устройство плитного перекрытия (с изготовлением монолитных участков), монолитного перекрытия либо деревянного балочного перекрытия согласно проекта.
КРОВЛЯ:
Скатная:
• Устройство деревянной(антисептированной) стропильной системы.
• Укладка супердиффузионной мембраны.
• Монтаж металлочерепицы «Прушински».
Плоская:
• Кладка парапетов.
• Устройство слоя пароизоляции.
• Изготовление стяжки с разуклонкой.
• Монтаж утеплителя (экструдированного пенополистирола 200мм).
• Устройство гидроизоляционного слоя.
Заказать точный просчет
Под отделку
от 2489520 грн
Подробнее
Все составляющие комплектации “Коробка дома”
+
Заполнение наружных оконных и дверных проемов. Белые окна МПЛ профиль Rehau Euro 70 или аналог. Установка бронированной металлической входной двери.
ФАСАД:
• Утепление фасада пенополистиролом либо минеральной ватой толщиной 100 или 50мм.
• Нанесение декоративной штукатурки ТM Baumit.
КРОВЛЯ:
• Монтаж паробарьера
• Устройство слоя утеплителя из миниральной ваты 200мм.
• Утепление вентканалов.
• Подшивка свесов кровли.
• Монтаж водосточной системы.
• Монтаж накрывок.
Заказать точный просчет
Под ключ
от 3129940 грн
Подробнее
Все составляющие комплектации “Коробка дома” и "Под отделку"
+
САНТЕХНИКА:
• Разводка холодной, горячей воды, а также канализации по дому в санузлах и кухне.
• Водяное отопление теплыми полами санузлов, гостиной и кухни.
• Подвод отопления к местам установки батарей.
ЭЛЕКТРИКА:
• Разводка медных кабелей шввп или ввг 3х2,5 под розетки, 3х1,5 под освещение, 3х4 для электрокотла.
• Разводка ТВ кабеля и кабеля интернет(по желанию).
Стяжка и штукатурка:
• Утепление бетонного пола по грунту экструдированным пенополистиролом 80мм.
• Заливка чистовой стяжки.
• Чистовая штукатурка.
Заказать точный просчет
Частые вопросы
Ответ
Готовый проект дома состоит из 2-х разделов: архитектурного и конструктивного.
Архитектурный раздел включает в себя: общие данные, планы этажей, полов, план кровли, фасады, разрезы, спецификации столярки, визуализацию.
Конструктивный раздел включает в себя: общие данные, конструктивные решения фундаментов, перекрытий, крыши, чертежи отдельных узлов и деталей, спецификации изделий и материалов(фундаменты, перекрытия, перемычки, кровля, конструктивные узлы и детали).
Также можно приобрести инженерный раздел за дополнительную плату.
Инженерный раздел включает в себя:
Системы водоснабжения и канализации (Схема разводки водоснабжения, схема разводки канализации).
Отопления и вентиляции (Схема разводки отопления, схема разводки вентиляции, обвязка котла (при его наличии)).
Электроснабжения (Разводка освещения, разводка силовых сетей, схема ВРУ, система по заземлению).
Ответ
Приобрести заинтересовавший Вас проект Вы можете оформив заказ на нашем сайте. После оформления заказа с Вами свяжется менеджер нашей компании для подтверждения и оформления заявки на покупку проекта. После проведения 100% оплаты стоимости проекта проект высылается на указанный Вами адрес для доставки.
Ответ
Пирог внешней стены представляет собой газобетон 375 мм или керамические блоки 380 мм + утеплитель 50 или 100 мм. Внутренние несущие стены - газобетон или керамический блок 250 мм. Перегородки - газобетон 100 мм или керамический блок 120 мм.
Ответ
В готовых проектах предусмотрено 2 типа фундаментов: ленточный сборно-монолитный фундамента, состоящий из монолитной железобетонной подушки и 2-х рядов фундаментных блоков и ленточный монолитный железобетонный фундамент. Информацию по типу фундамента в заинтересовавшем Вас проекте просьба уточнять у менеджера.
Ответ
В проекте предусмотрено отопление с помощью газового котла. Однако Вы можете использовать любой доступный тип теплоносителя.
Ответ
Высота потолка на первом этаже - 2,8 м; на втором этаже - 2,7 м.
Ответ
В проектах мансардных домов высота аттиковой стены приблизительно 0,9 - 1 м.
Ответ
В проектах домов со скатной кровлей стропильная система рассчитана под любой вид черепицы- металло, битумной, керамической. В проектах домов с плоской кровлей предусмотрено покрытие ПВХ мембраной.
Ответ
В готовый проект дома можно вносить различные изменения. Вам необходимо разработать эскиз планировки дома с изменениями, которые Вы хотели бы внести в проект и отправить его нам. После получения эскиза мы сможем произвести расчет стоимости проекта дома с изменениями.
Ответ
1. "Коробка дома"
В эту стоимость входит:
Фундамент:
• Разметка осей фундамента геодезистами.
• Разработка грунта под ленточный фундамент.
• Ручная зачистка ленты и трамбовка основания ленты вибротрамбовками.
• Изготовление грунтовой подушки (в случаях предусмотренных конструктивным решением проекта)
• Изготовление монолитной железобетонной подушки фундамента.
• Монтаж блоков ФБС согласно проекту. Заполнение расстояний между блоками кирпичной кладкой из полнотелого кирпича либо бетона.
• Обратная отсыпка внутри и снаружи здания.
• Гидроизоляция фундамента.
• Утепление фундамента экструдированным пенополистиролом 50мм.
• Изготовление полов по грунту.
• Монтаж закладных под коммуникации.
Стены:
• Отсечная горизонтальная гидроизоляция между фундаментом и кладкой стен.
• Кладка несущих стен, простенков, вентканалов с армированием из газобетона либо керамического блока.
• Устройство армопояса.
• Устройство плитного перекрытия (с изготовлением монолитных участков), монолитного перекрытия либо деревянного балочного перекрытия согласно проекта.
Кровля:
Скатная:
• Устройство деревянной(антисептированной) стропильной системы.
• Укладка супердиффузионной мембраны.
• Монтаж металлочерепицы «Прушински».
Плоская:
• Кладка парапетов.
• Устройство слоя пароизоляции.
• Изготовление стяжки с разуклонкой.
• Монтаж утеплителя (экструдированного пенополистирола 200мм).
• Устройство гидроизоляционного слоя.
2. "Под отделку"
В эту стоимость входят все составляющие комплектации "коробка дома" +
Заполнение наружных оконных и дверных проемов. Белые окна МПЛ профиль Rehau Euro 70 или аналог. Установка бронированной металлической входной двери.
Фасад:
• Утепление фасада пенополистиролом либо минеральной ватой толщиной 50 или 100мм.
• Нанесение декоративной штукатурки ТM Baumit.
Кровля:
• Монтаж паробарьера
• Устройство слоя утеплителя из миниральной ваты 200мм.
• Утепление вентканалов.
• Подшивка свесов кровли.
• Монтаж водосточной системы.
• Монтаж накрывок.
3. "Под ключ"
В эту стоимость входят все составляющие комплектации "под отделку" +
Сантехника:
• Разводка холодной, горячей воды, а также канализации по дому в санузлах и кухне.
• Водяное отопление теплыми полами санузлов, гостиной и кухни.
• Подвод отопления к местам установки батарей.
Электрика:
• Разводка медных кабелей шввп или ввг 3х2,5 под розетки, 3х1,5 под освещение, 3х4 для электрокотла.
• Разводка ТВ кабеля и кабеля интернет(по желанию).
Стяжка и штукатурка:
• Утепление бетонного пола по грунту экструдированным пенополистиролом 80мм.
• Заливка чистовой стяжки.
• Чистовая штукатурка.
Ваш номер телефона
Не нашли ответ на интересующий вас вопрос? Ничего страшного. Напишите нам через форму обратной связи или закажите обратный звонок для получения соответствующей консультации от наших специалистов.
Состав проекта
Архитектурный раздел
Конструктивный раздел
- Общие ведомости по проекту
- Схема размещения подошвы фундамента
- Схема размещения стен фундамента
- Разрезы фундамента
- Схема размещения перемычек этажей
- Схемы по монолитным колоннам
- План расположения перекрытий
- Разрезы перекрытий
- Схема лестничной клетки
- Закладные детали
- План стропильной системы
- Разрезы стропильной системы
- Спецификации (бетон, арматура, дерево, перемычки)
Инженерный раздел
Не входит в проект
+25% от стоимости проекта
- Система отопления (планы, схема, спецификация оборудования и материалов)
- Система водоснабжения и канализации (план, схема, спецификация оборудования и материалов
- Силовые электрические сети
- Детальное описание и характеристики всех элементов инженерных систем.

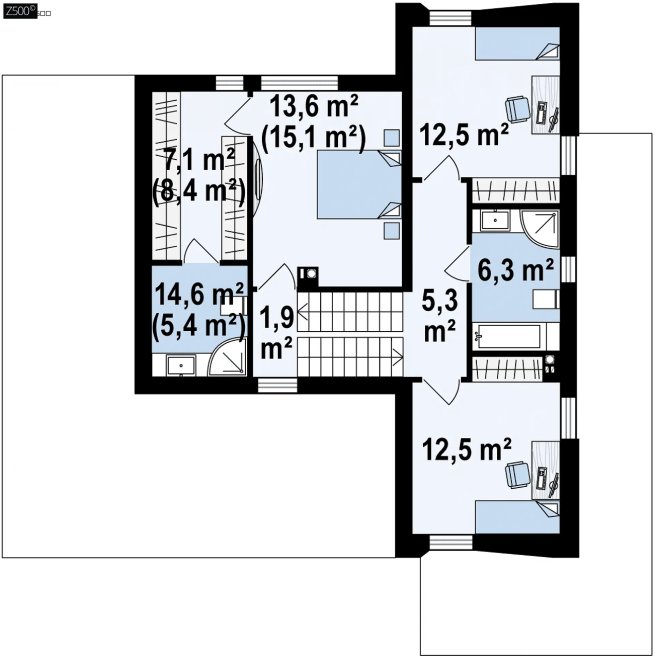

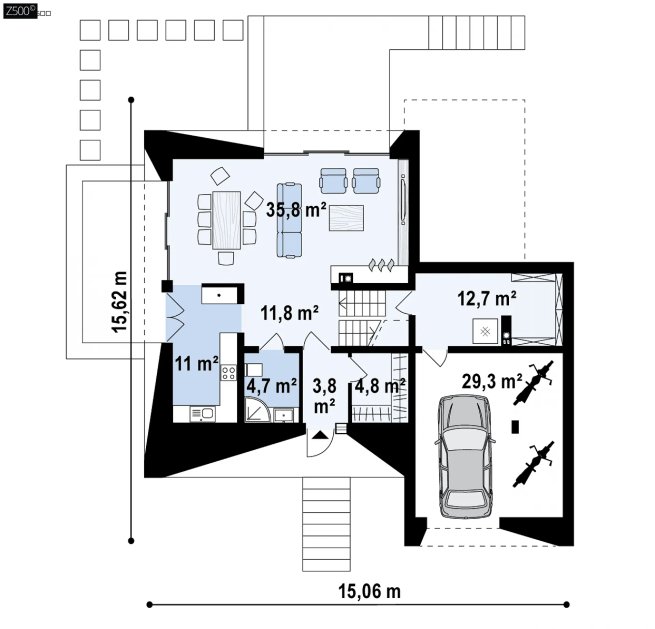

Планировка

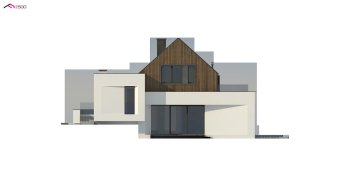

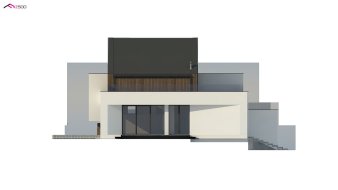

Фасады объекта
